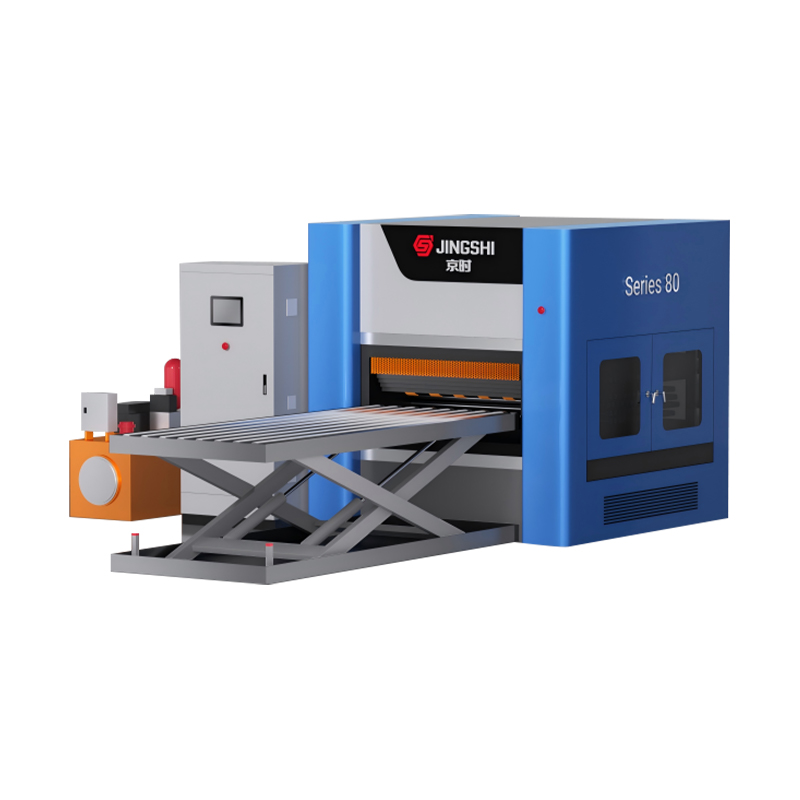

80 Series Heavy-Duty deskový hydraulický ultra-přesný nivelační stroj

Šířka standardní řady	600	900	1000	1300	1600	1900	2100
Průměr nivelačního válce	80	80	80	80	80	80	80
Počet vyrovnávacích válců	15/19	15/19	15/19	15/19	15/19	15/19	15/19
Nejkratší délka obrobku pro zploštění Lmin (mm)	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150	Lmin=150
Jmenovitá tloušťka stěrkové hmoty T (mm)	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0	2,0-10,0
Maximální tloušťka srovnávacího materiálu Tmax (mm)	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25	Tmax=25
Přesnost nivelace	Parametry jsou vypočteny podle materiálu Q235/mez kluzu 235MPa a délka a šířka jsou detekovány v rozmezí 1m
	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm	0,01-0,05 mm
Rychlost rovnací linky (m/min)	Rychlost nastavitelná 1-10 m/min
napětí	Střídavý třífázový 380V
Volitelné příslušenství	1. Vytažením vyrovnávacího válce směrem dolů (vhodné pro rychlou výměnu válce a čištění povrchu)			4. Čtyřnásobný/šestnásobný vyrovnávací válec		7. Počet vyrovnávacích válců
	2. Vytažení vyrovnávacího válce (vhodné pro rychlou výměnu válce a čištění povrchu)			5. Automatický nakládací/vykládací manipulátor/paletizační robot		8. Odvíječ - Hydraulická/mechanická řezací linka
	3. Vytažení válečku nahoru a dolů (vhodné pro rychlou výměnu válečku a čištění povrchu)			6. Montážní linka podávacího a vykládacího válce: s/bez napájení		9. Odvíječ - laserová řezací linka
Přizpůsobené požadavky	Požadavky na přizpůsobení zákazníka jsou přijatelné
Poznámky	Narovnejte lisovací mezeru materiálů, zadejte příslušné parametry prostřednictvím dotykové obrazovky a zařízení se automaticky přizpůsobí.

Hydraulický nivelační stroj řady 80 Heavy Duty: Překonání odpružení ve vysoce pevných deskách

Dosáhněte jedinečné rovinnosti s vysoce přesným hydraulickým nivelačním strojem řady 80 Heavy Duty. Tento stroj, který je speciálně navržen pro náročné požadavky těžkého průmyslu, se vypořádává s problémy s vyrovnáváním vysokopevnostních a tlustých plechů (10 mm-100 mm). Kombinací masivní hydraulické tonáže s inteligentním servořízením eliminuje vnitřní pnutí a odpružení a poskytuje toleranci rovinnosti ±0,05 mm. Je to nejlepší volba pro stavbu lodí, stavbu mostů a výrobu těžkých strojů.

Řešení výzvy "Springback" v Heavy Plates

Tradiční mechanické nivelátory často zápasí s moderními vysokopevnostními ocelemi. Čím vyšší je mez kluzu, tím více se materiál snaží vrátit do svého původního tvaru – jev známý jako „odpružení“.

Výhoda řady 80:

Masivní hydraulický tlak: Na rozdíl od mechanických systémů naše hydraulické válce vyvíjejí trvalý obrovský tlak, aby materiál překonal jeho mez průtažnosti, což zajišťuje trvalou deformaci a skutečnou rovinnost.

Vyrovnání hlubokého průniku: Systém je navržen tak, aby pronikl hluboko do průřezu materiálu a neutralizoval vnitřní pnutí, která způsobují deformace při následných procesech řezání nebo svařování.

Základní technologie a funkce výkonu

1. Systém řízení serva

Srdcem řady 80 je pokročilý elektrohydraulický servosystém. Snímače posunutí a tlakové převodníky poskytují PLC zpětnou vazbu v reálném čase a dynamicky upravují válcovací mezeru a tlak. To zajišťuje konzistentní přesnost na celé desce bez ohledu na změny tloušťky.

2. Design Roll Cage s plnou podporou

Abychom zabránili vychýlení role při velkém zatížení, používáme plnou podpůrnou konstrukci role.

Nulová výchylka: Pracovní válce jsou podepřeny několika řadami opěrných válců, které zajišťují rovnoměrné rozložení vyrovnávací síly.

Prodloužená životnost: Tato konstrukce minimalizuje opotřebení pracovních válců a udržuje přesnost po celá léta provozu.

3. Inteligentní mazání a regulace teploty

Těžký provoz vytváří teplo. Náš integrovaný chladicí systém udržuje optimální teplotu hydraulického oleje a zajišťuje stabilitu stroje i při nepřetržitém provozu v prostředí s vysokou okolní teplotou.

Přizpůsobení a scénáře aplikací

Chápeme, že každá výrobní linka je jedinečná. Řada 80 nabízí flexibilní možnosti přizpůsobení:

Stavba lodí a offshore: Vyrovnání velkých, silných plátů trupu pro zajištění dokonalého uchycení pro svařování.

Stavba mostu: Zpracování vysoce pevných konstrukčních ocelových plechů tam, kde je rovinnost rozhodující pro bezpečnost.

Těžká technika: Příprava základových desek pro bagry a jeřáby.

Integrace automatizace: Lze vybavit automatickými podávacími stoly, systémy čištění archů a laserovými měřicími zařízeními pro připravenost na Průmysl 4.0.

FAQ

Otázka: Jaký je rozdíl mezi hydraulickým a mechanickým vyrovnáváním?

Odpověď: Mechanické srovnávače se spoléhají na ozubené převody a jsou rychlejší, ale mají omezenou sílu. Hydraulické srovnávače, stejně jako řada 80, používají hydraulické válce k vytváření výrazně vyššího tlaku, díky čemuž jsou lepší pro tlusté plechy a materiály s vysokou pevností, kde je hlavním problémem „odpružení“.

Otázka: Dokáže tento stroj vyrovnat nerezovou ocel nebo hliník?

Odpověď: Ano, ale konfigurace role a rychlost mohou vyžadovat úpravu. Nerezová ocel vyžaduje vyšší tlak, zatímco hliník vyžaduje opatrné zacházení, aby nedošlo k poškození povrchu. Podle toho přizpůsobíme materiál role a povrchovou úpravu.

Otázka: Může stroj zpracovávat desky s různou tloušťkou v nepřetržitém výrobním cyklu?

A: Ano. Náš CNC řídicí systém obsahuje databázi „receptů produktů“. Obsluha může přednastavit parametry nivelace (mezera mezi válci, rychlost, tlak) pro různé tloušťky plechu a materiály. Při přepínání úloh může systém během několika sekund automaticky upravit horní nosník a mezery mezi rolemi na nové nastavení, minimalizovat prostoje a zajistit konzistentní kvalitu pro smíšenou dávkovou výrobu.

Otázka: Jaké jsou požadavky na údržbu hydraulického systému?

Odpověď: Řada 80 je navržena pro nenáročnou údržbu. Je vybaven centrálním mazacím systémem a utěsněnou hydraulickou nádrží, aby se zabránilo kontaminaci. Doporučujeme pravidelně měsíčně kontrolovat hladinu hydraulického oleje a stav filtru. Systém také zahrnuje monitorování teploty oleje a alarmy, které upozorňují obsluhu, pokud je třeba olej zchladit nebo vyměnit, což výrazně prodlužuje životnost těsnění a čerpadel.
